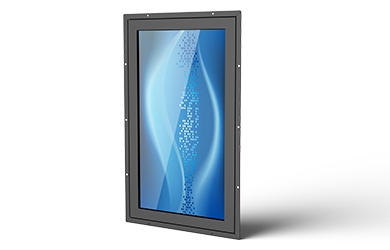

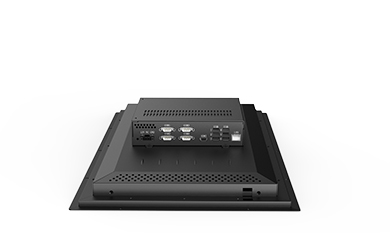

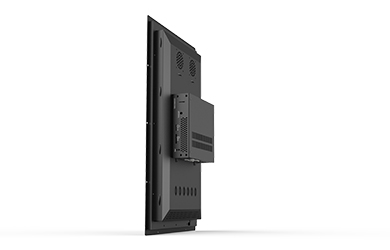

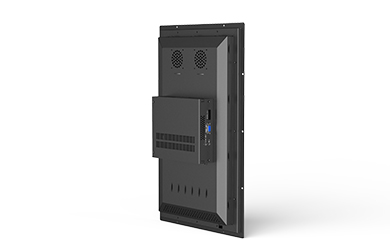

LJ-MIS007 触控一体机
蓝炬ZL-OEM215T6(触控一体机)是一款基于ARMZ主板的人机交互设备终端,可7×24 小时不断地工作;是集先进的触摸屏、工控、计算机等技术于一体,可实现公众信息查询,配以指纹仪、扫描仪、读卡器、微型打印机等外设,可实现指纹考勤、刷卡、打印等特定需求;触摸屏有四、五线电阻屏、表面声波屏、红外屏、全息纳米触摸膜等国内外优秀触摸屏,可满足用户不同地域、场所的应用需求;广泛应用于各行业的公共信息查询,如邮局、电信、银行、商场、宾馆、机场、旅游景点、展厅等公共场所的信息交互,也可以用于证券市场、保险业、税务、工商等行业信息查询和特定费用交纳业务。加装相应外围设备后,即可成为应用于专业领域的智能物流机、售卖机、排队叫号机及指纹考勤机等。
-
亮点:
触显一体,高效人机交互
支持3G/4G无线模块,随时随地接入网络
自带WiFi模块,多种网络选择
硬件看门狗,系统异常,自动重启
多串口、USB、485,极致功能扩展
基于 Android 系统,个性定制
多纬度,全天候室外使用
- 产品规格
- 订购信息
- 资料中心
| 类型 | ZL-OEM215T6触控一体机 |
| CPU | A9 的 4 核处理器 |
| 内存 | DDR3-1066,1GB/2GB 可选,默认 2GB |
| 存储器 | Flash 容量 8GB/16G/32GB 可选,默认 16GB |
| 液晶屏 | 21.5寸,1920(RGB)x1080。FHD |
| 触摸屏 | 21.5寸,红外触摸屏 |
| SIM 卡插口座 | 要有弹起功能 |
| 3G/4G 模块 | miniPCIe 接口,支持至少 1 个华为和中兴的 3G/4G 模块(推荐全网通模块), 安装螺柱焊接电路板上,方便拆卸,具有硬件复位功能 |
| SD 卡 | 要有弹起功能,防脱落,支持 32GB 及以上 |
| 指示灯 立式复位按钮 | 1 个φ3 电源指示灯,红色 |
| 按一下复位按钮,系统进行复位 | |
| 电源输入插座 | 3 芯,DC12V/2A 输入,二极管插反保护 |
| 串口 | 4 个,标准双层 DB9 接口,公头,COM1、COM2、COM3、COM4 |
| HDMI | A 型接口,全高清 1080P@30fps,同时传输视频和音频信号 |
| USB | 6 个 USB 端口,A 型母口,至少 1 路传输速率 480Mbps,输出电流 500mA,符 合 USB 2.0 规范,具有过流保护功能 |
| RJ45 | 1 个 10/100Mbps 端口,带指示灯 |
| SATA | 1 个 |
| SATA 电源接口 | 1 个 |
| 音频 MIC 输入 | 音频输入:1 路;音频输出:1 路。3.5mm 标准双层耳机头 |
| RS485 | DB9 母头,引脚定义 pin1--gnd,pin9--12DCV,pin4--B,pin5--A,pin1 和 pin9 为输出,输出电流至少 500mA,推荐全隔离 |
| 功放 | 5W 的左右声道功放输出 |
| GPIO 接口 | 2*4pin 接口,6 路带隔离的 GPIO,5VDC/10mA,其中 3 路输入 3 路输出 |
| LVDS1 接口 | 用于连接屏的接口,单 8,带围栏的 20pin 插座 |
| LVDS2 接口 | 用于连接屏的接口,双 8,带围栏的 30pin 插座 |
| 背光插座接口 | 通过滑动 android 界面上的亮度条能够调节屏的亮度,无人操作屏时屏的亮度自 动降低,间隔时间和亮度值可设置 |
| USB 触摸接口 | 用于连接电阻或电容或红外的触摸屏 |
| 风扇插座接口 | (根据 CPU 的工作温度可选择)温度传感器达到 50 度时启动风扇,低于 45 度 停止风扇。 |
| WIFI | 可选,遵循 IEEE 802.11b/g/n 标准,无线速率 150Mbps,发射功能 18 dBm |
| 下载程序接口 | 具有 ADB 功能 |
| RTC 时钟 | 板载备份电池,保存时钟,使用寿命 3 年以上 |
| 温度传感器 | 用于检测工作时的环境温度,板载,立式元器件,参考型号:DS18B20 |
| 硬件看门狗 | 系统异常,自动重启 |
| 命令关机和重启 | 使用命令行实现关机和重启 |
| 工作温度 | -20°C to +70°C |
| 储存温度 | -40°C to +80°C |
| 尺寸 | 长宽高:567*362*88mm |
