平台

核心配置

飞腾FT-S5000C/32

飞腾X100桥片+2G显存

内存

DDR4

4×RDIMM （最大支持128G内存）国产内存颗粒

ROM

容量

128Mbit SPI Flash

外部接口

/

/

内部接口

4*PCIEX8卡槽

标准定义PCIE横插卡槽，加扩展卡网口指示灯通道

3*PCIEX8卡槽

标准定义PCIE竖插卡槽

1*ATX_X8电源供电接口

标准ATX_X8电源供电接口

1*ATX_X24电源供电接口

标准ATX_X24电源供电接口

4*内存插槽

DDR4 DIMM内存插槽支持ECC

1*M.2插槽

采用M.2-M Key插槽（NVME存储接口，最大尺寸支持2280）

4*SATA3.0接口

4路采用立式SATA 7PIN连接器

1*VGA接口

1路标准VGA显示接口，支持1080P@60Hz

1*HDMI接口

1路标准HDMI，支持4K@60Hz

3*USB3.0接口

2路采用USB3.0公座19P公头2.0mm间距180度直针立式插座，1路采用A2006/WV-S-2X5P连接器

2*USB2.0接口

采用A2006/WV-S-2X5P连接器

1*调试串口（3线）

采用A1251/WV-S-3P端子，RS232

1*X100调试串口

采用A1251/WV-S-3P端子，RS232

1*MGMT接口

采用A2006WV-S-2X6P端子

1*TPM模块接口

C2897411

1*IRIG-B模块接口

C3012132/C3012134

1*IRIG-B对外接口

采用A2001W-S-2P端子

5*指示灯接口

4组PCIE扩展网卡引出网口指示灯，一组主板功能指示灯

6*风扇接口

4个大风扇，1个CPU，1个预留2.54间距 4pin DIP

功耗

＜200W

1、板卡功耗不含扩展卡
  2、CPU功耗在130W左右，是主要发热源

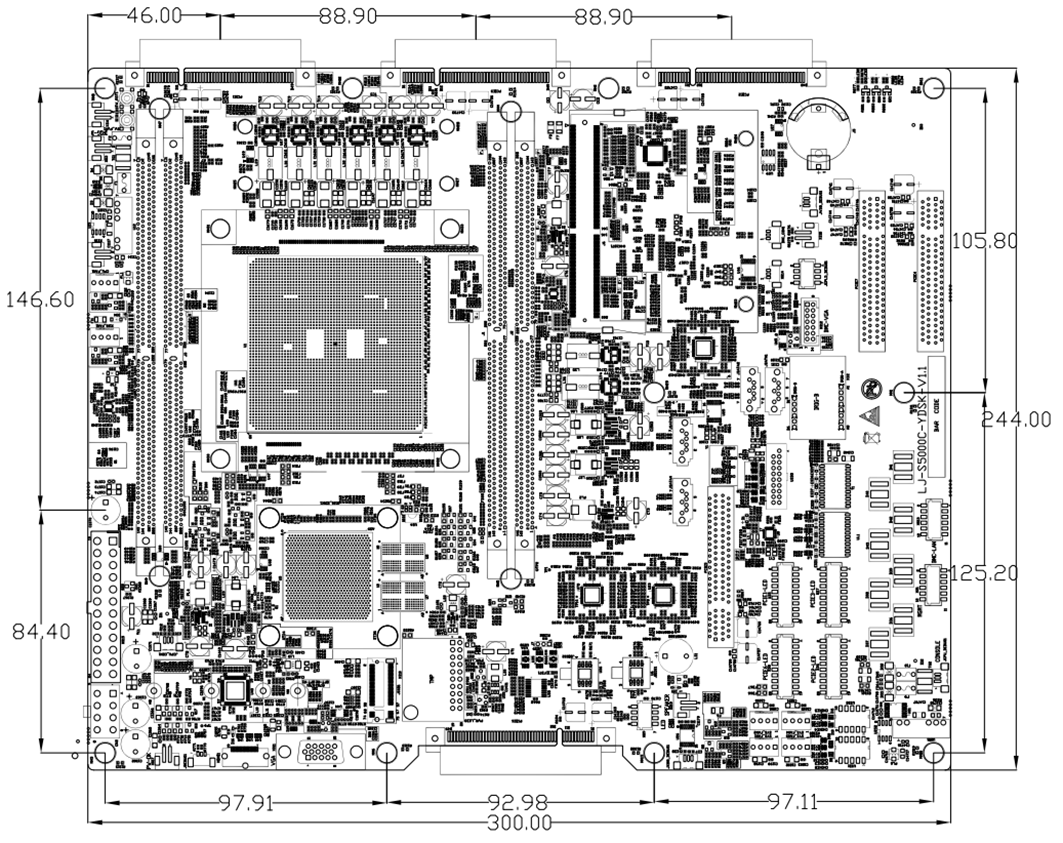

板子尺寸

300mm×244mm

主要应用于关键节点的网络通信和网络监控

环境要求

工作温度

-10℃~60℃ 海拔2500米以下，湿度0~90%（无凝露）

存储温度

-35℃~70℃ 海拔2500米以下，湿度0~90%（无凝露）

PCB厚度

2.3mm

操作系统

支持国产银河麒麟服务器操作系统

国产化率

100%
